Pengkabelan: Adaptor Daya ke Coinslot

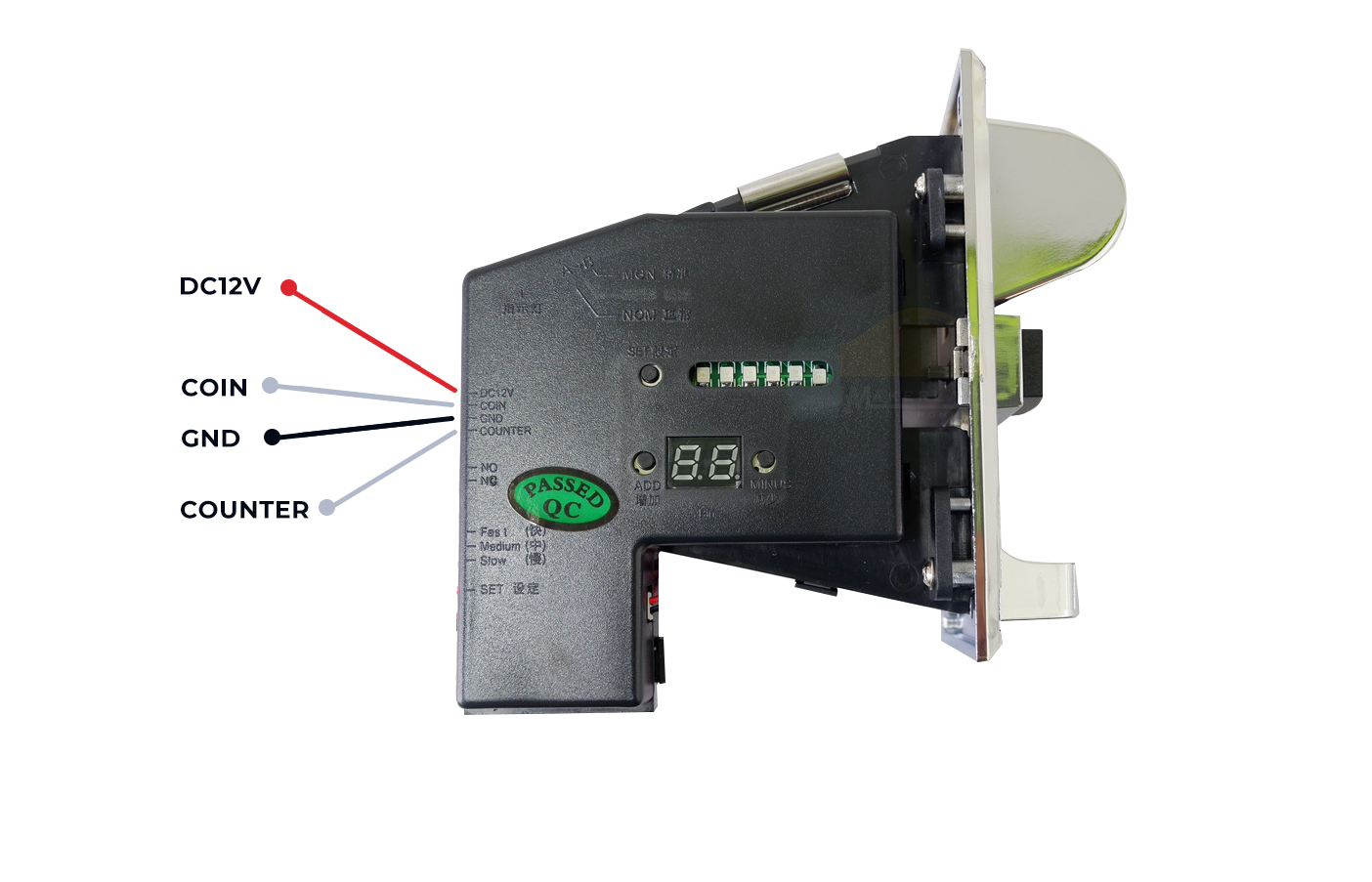

Periksa label koin
- DC12V
- COIN
- GND
- COUNTER
Di bagian belakang koin, Anda seharusnya dapat melihat semacam 2 sakelar. Tetapkan masing-masing secara khusus ke label berikut:
- FAST
- NO
Periksa dan urutkan kabel (harus disertakan sebagai paket coinslot). Untuk contoh ini, kami memiliki kabel dengan warna berikut
Red
Gray - tidak diperlukan, lepaskan kabel ini
White
Black
Sekarang mari kita mulai dengan pemasangan kabel yang sebenarnya.
- Hubungkan Kabel Merah ke Jack DC Wanita “Positif” (+).
- Hubungkan Kabel Hitam Jack DC Wanita “Negatif” (-).
- Masukkan Kabel Merah ke “DC12V” Pin.
(Kabel “Kawat Putih” juga akan dimasukkan ke dalam Pin “Koin” Coinslot. - Masukkan Kabel Hitam ke “Ground” Sematkan.
Coinlot Anda harus siap untuk dinyalakan. Tapi mari kita lanjutkan dengan pengkabelan untuk Adaptor Daya ke Board terlebih dahulu.
Berikutnya:
Pengkabelan: Adaptor Daya ke Papan
